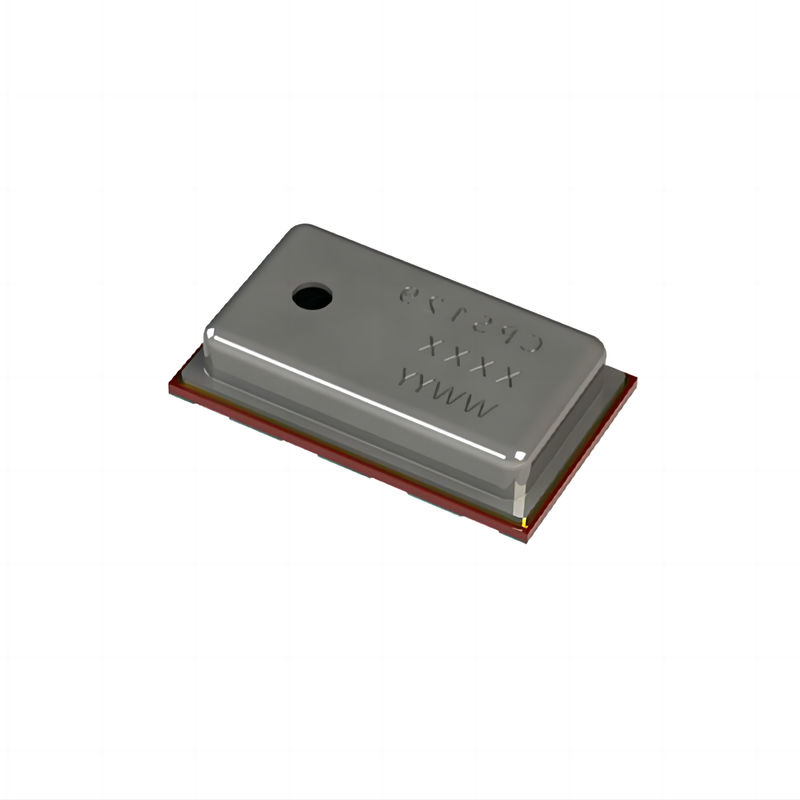

Capteur de pression imperméable de 95 kPa à 105 kPa

CPS129 Pression Précision absolue ± 0,1 kPa (± 1,0 mbar) @ 0°C à 50°C, 95 kPa à 105 kPa

Résumé

Le CPS129 est une solution SIP (System-in-a-Package) dotée d'un capteur de pression de type pont résistif couplé à un ADC de 24 bits, offrant une haute résolution et des mesures de pression précises.Ce capteur fournit une sortie numérique entièrement calibrée de pression et de température compensée via une interface I2C, éliminant le besoin de calculs de compensation complexes par le microcontrôleur hôte.

Applications

Le CPS129 convient à un large éventail d'applications, notamment:

• Conception imperméable à l'eau
• Dispositifs médicaux
• Téléphones intelligents
• Appareils portables
• Altimètres
• Baromètres portables et stationnaires
• Stations météo
• Applications GPS
• Disques durs (HDD)
• Équipement industriel
• Systèmes de contrôle aérien
• Systèmes sous vide

Les avantages

• Faible consommation d'énergie: Idéal pour les applications à batterie, avec une consommation de courant optimisée pour l'efficacité énergétique.
• Pas besoin d'une horloge externe: Simplifie la conception du système et réduit le nombre de composants.
• Résistance élevée aux détecteurs: Assure la durabilité et la fiabilité dans divers environnements.

Caractéristiques

• Capteur de pression et de température calibré en usine: Fournit des mesures précises dès la sortie de la boîte.
• Voltage d'alimentation: fonctionne dans une large plage de 2 à 5,5 V, avec une tension de fonctionnement typique de 3 V.
• Consommation moyenne de courant: Consomme moins de 5 μA par mesure, optimisant ainsi la consommation d'énergie.
• Consommation actuelle en sommeil: consommation d'énergie ultra-faible inférieure à 200 nA à 25 °C.
• Plage de température de fonctionnement: large plage de température de fonctionnement de -40°C à +85°C, adaptée aux environnements difficiles.
• Pression Précision absolue: ± 0,1 kPa (± 1,0 mbar) à 0°C à 50°C, entre 95 kPa et 105 kPa.
• Précision relative de la pressionPour les véhicules à moteur à commande autonome:
• Précision de la température: ±1,0°C.

Interfaces

• Interface I2C: Prend en charge la communication jusqu'à 400 kHz, permettant une intégration directe avec des microcontrôleurs et d'autres appareils.

Caractéristiques physiques

• Facteur de petite forme: Dimensions compactes de 3 x 5 x 1,2 mm (largeur x longueur x hauteur), adaptées à des applications à espace restreint.
• LGA Package, 8 plomb: Package monté en surface avec 8 fils, améliorant la fiabilité et la facilité d'assemblage.
• Port de détection latéral supérieur: facilite l'exposition directe aux supports de détection, optimisant les performances des capteurs dans divers environnements de mesure.
