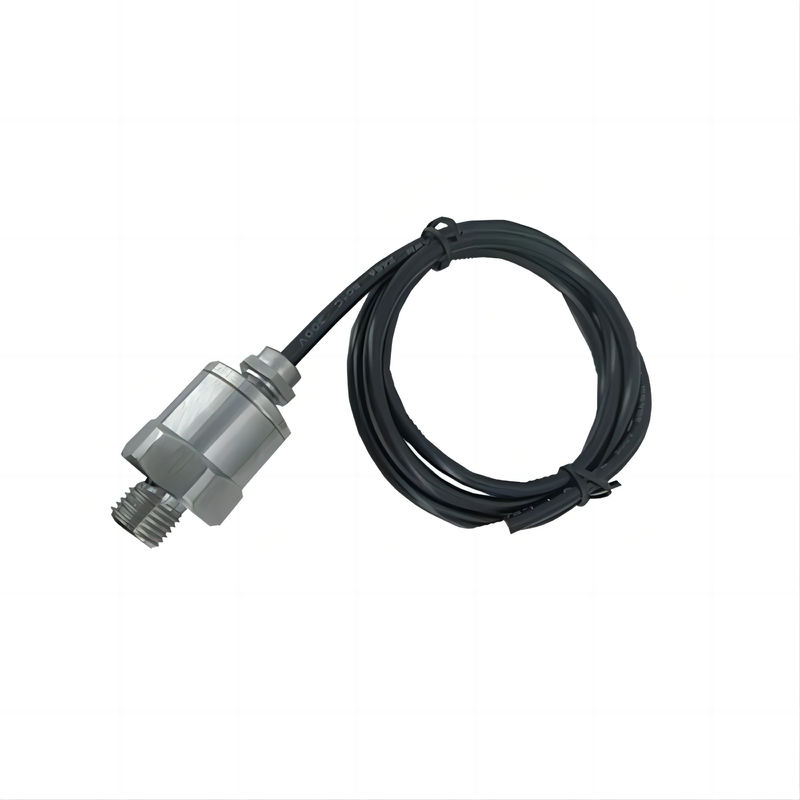

Name: Capteur de pression de sortie numérique de transfert linéaire en acier inoxydable
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CTS110
Availability: InStock

Détails du produit

Lieu d'origine: Wuxi

Nom de marque: Consensic

Numéro de modèle: CTS110

Conditions de paiement et d'expédition

Quantité de commande min: Veuillez nous contacter pour plus de détails.

Prix: Offline contact or face-to-face discussion can be negotiated

Délai de livraison: 3-7 jours ouvrables

Conditions de paiement: L/C/Ade/Pellet/Texi Union, MoneyGram, Alipay et paiements entre entreprises

Capacité d'approvisionnement: 999

Obtenez le meilleur prix

Détails du produit

Description du produit

Mettre en évidence:

Pression de surcharge:	2 Admettre toute la gamme	Effets des changements de température ambiante:	00,03% / °C, une valeur typique
Stabilité:	< 0,5% FS / an	Produits:	Sortie de courant 4 ~ 20 m ADC deux lignes; sortie de tension 0,5-4,5V
Voltage de l'alimentation:	10 à 36 VDC; 12 à 36 VDC ou 5 VDC à tension de sortie	Matériel principal:	304, en acier inoxydable

Pression de surcharge:	2 Admettre toute la gamme
Effets des changements de température ambiante:	00,03% / °C, une valeur typique
Stabilité:	< 0,5% FS / an
Produits:	Sortie de courant 4 ~ 20 m ADC deux lignes; sortie de tension 0,5-4,5V
Voltage de l'alimentation:	10 à 36 VDC; 12 à 36 VDC ou 5 VDC à tension de sortie
Matériel principal:	304, en acier inoxydable

Capteur de pression de sortie numérique de transfert linéaire en acier inoxydable

fonction de transfert linéaire

Exemple de fonction de transfert linéaire: 1. la plage de 0 à 1,6 Mpa (pression de table), 4 à 20 mA de courant de sortie est la suivante:Aout = ((400+P)/100

Le schéma linéaire de la pression d'entrée et du courant de sortie est le suivant: fonction de transfert linéaire.

Exemple de fonction de transfert linéaire: 1. la plage de 0 à 1,6 Mpa (pression de table), 4 à 20 mA de courant de sortie est la suivante:Aout = ((400+P)/100

Le schéma linéaire de la pression d'entrée et du courant de sortie est le suivant:

Capteur de pression de sortie numérique de transfert linéaire en acier inoxydable 0

2. La plage de 0 à 1,6 MPa (pression du compteur), la fonction linéaire de la tension de sortie de 0,5 V à 4,5 V est la suivante:Vout = ((200+P) / 400

Le schéma linéaire de la pression d'entrée et de la tension de sortie est le suivant:

Capteur de pression de sortie numérique de transfert linéaire en acier inoxydable 1

Diagramme du câblage électrique

forme de sortie

Avec câble blindé / câble GX 12

Connexion électrique

Courant de sortie, avec un système de deuxième ligne de 4 à 20 mA

Pin 1 (ligne rouge) -Alimentation positive contre + Pin 2 (ligne noire) -Alimentation négative contre

Voltage de sortie, trois fils

Pin 1 (ligne rouge) - -Alimentation positive Vs +

Pin 2 (ligne noire) -Pouvoir négatif / GND commun

Pin 3 (ligne jaune) - -Terminal de sortie de tension Vout
