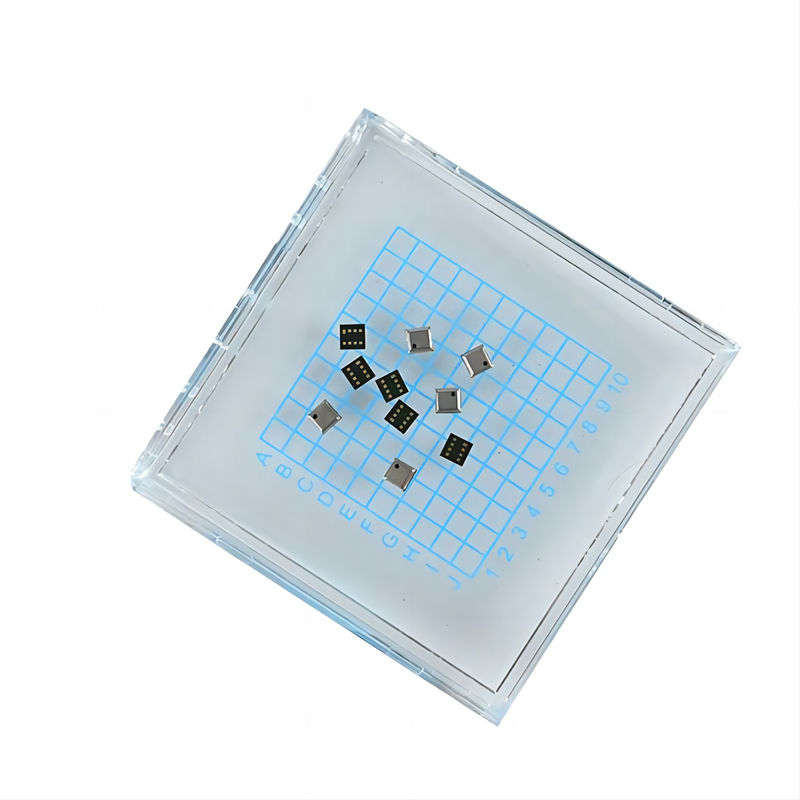

Capteur de pression de sortie numérique SIP à haute résolution

CPS122 Bruit sous pression Pleine bande passante, altitude en mode normal basée sur la pression relative 1 10 Pa cm

Des années d'expérience en production, la technologie est plus professionnelle
Principalement promouvoir le CPS121, le CPS135B, le CPS171, le CAFS3000
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.

Résumé

La solution SIP CPS122 est un capteur de pression haute résolution comprenant un capteur de pression de type pont résistif et un ADC de 24 bits.Il offre des sorties numériques entièrement calibrées de pression et de température compenséesLe capteur comprend une logique d'étalonnage interne,fournir des mesures précises via l'interface I2C sans exiger que le microcontrôleur hôte effectue des calculs de compensation complexes.

Les avantages

• Faible consommation électrique: Idéal pour les appareils à batterie.
• Excellent pour les batteries: Prolonge la durée de vie de la batterie grâce à une consommation d'énergie efficace.
• Pas besoin d'une horloge externe: Simplifie la conception et l'intégration des systèmes.
• Résistance élevée aux détecteurs: Assure la durabilité et la fiabilité dans divers environnements.

Caractéristiques

• Étalonnage en usine: Assure des mesures précises de la pression et de la température dès la sortie de la boîte.
• Voltage d'alimentation: de 2 V à 5,5 V (typiquement 3 V).
• Consommation moyenne de courant: < 5 μA par mesure.
• Consommation actuelle en sommeil: < 200 nA à 25 °C.
• Plage de température de fonctionnement: -40°C à +85°C.
• Pression Précision absolue: ± 0,1 kPa (± 1,0 mbar) de 0°C à 50°C, de 95 kPa à 105 kPa.
• Précision relative de la pression: ± 0,01 kPa (< 1 mètre).
• Précision de la température: ±1,0°C.

Caractéristiques électriques

Interfaces

• Interface I2C: Prend en charge des débits de données jusqu'à 400 kHz.

Caractéristiques physiques

• Facteur de forme: Taille compacte de 3 x 3 x 1,2 mm (w x l x h).
• Le paquet: LGA avec 8 conduits.
• Port de détectionDétection du côté supérieur.

Applications

1. Téléphones intelligents: améliore les capacités de détection de l'environnement.
2. Appareils portables: Convient pour les dispositifs de suivi de la santé et de la forme physique.
3. Altimètres: fournit des mesures d'altitude précises.
4. Baromètres portables et stationnaires: mesure la pression atmosphérique avec précision.
5. Stations météo: essentiel pour la collecte de données météorologiques.
6. Applications du GPS: Améliore la précision de position avec les données d'altitude.
7. Disques durs (HDD): surveille la pression interne pour assurer un fonctionnement optimal.
8. Équipement industriel: Convient pour la surveillance et le contrôle de la pression.
9. Systèmes de contrôle aérien: partie intégrante des systèmes de gestion du débit et de la pression d'air.
10. Systèmes sous vide: Moniteurs et régulateurs de pression dans des environnements sous vide.
