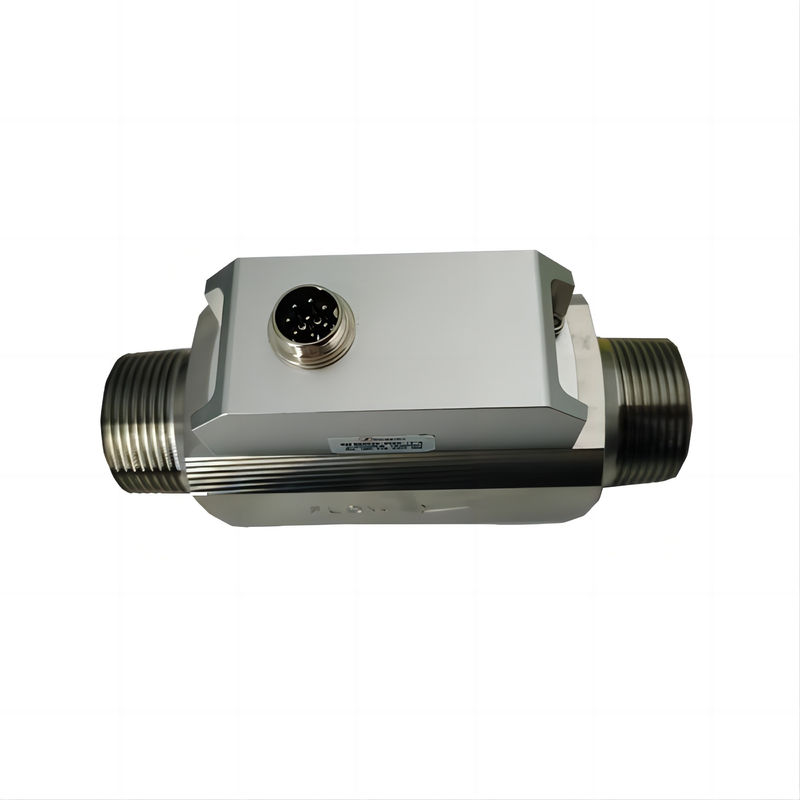

CAFS5032 Capteur à pression maximale de 0,8 MPa basé sur MEMS de haute précision

CAFS5032 Pression maximale de 0,8 MPa Précision personnalisable ±1,5% FS %

Comment calculer le débit

Le débit peut être déterminé à partir de la tension de sortie du capteur à l'aide de la formule suivante:
$\text{Taux de débit}=\frac{(\text{Vout}-\; Je\; vous\; en\; prie.1\text{V})}{4\text{V}}\times \text{Taux de débit à pleine portée}$
Exemple de calcul:
Pour un capteur CAFS5032AV d'un débit à pleine portée de 1000 SLPM, si la tension de sortie est de 2,5 V, le débit instantané peut être calculé comme suit:
$\text{Taux de débit}=\frac{(2.5V-\; Je\; vous\; en\; prie.1V)}{4V}\times 1000\text{Le SLPM}=375\text{Le SLPM}$

Applications

• Les procédés industriels:Mesure précise du débit de gaz pour les lignes de fabrication et de production.
• Produits médicaux:Surveillance et contrôle du débit de gaz dans les équipements médicaux.
• Industrie pétrolière:Mesure et contrôle dans l'extraction et le traitement du gaz.
• Les équipements:Mesure de débit de précision pour divers instruments scientifiques et techniques.
• Les laboratoires:Gestion du débit de gaz pour les expériences et les applications de recherche.
• Les services publics de gaz:Mesure et surveillance dans les systèmes de distribution de gaz.
• Traitement chimique:Mesure du débit de gaz dans les réactions et processus chimiques.
• Fusillage:Contrôle précis du débit de gaz dans les opérations de fusion des métaux.
• Traitement des aliments:Mesure des gaz pour les procédés de production et d'emballage alimentaire.
• Équipement mécanique et électrique:Intégration dans divers systèmes de mesure et de contrôle du débit.

Description du produit

LeSérie CAFS5032est un dispositif de mesure du débit basé sur MEMS, de haute précision, conçu pour un large éventail d'applications.Le capteur CAFS5032 est idéal pour mesurer et contrôler les gaz propres et relativement secs dans les environnements industriels et commerciaux.
Ce capteur utilise une technologie de système microélectromécanique (MEMS) de pointe qui combine un capteur de débit thermique de masse avec des circuits de traitement et d'étalonnage numériques de haute précision.Le convertisseur Δ-Σ A/D intégré et les algorithmes d'étalonnage internes assurent une mesure précise du débit avec des exigences minimales d'étalonnage externeLe CAFS5032 offre des performances fiables avec diverses options de sortie et peut être utilisé dans diverses conditions de fonctionnement.

Caractéristiques du produit

• Une grande précision:Le CAFS5032 offre une haute précision avec une précision de ±1,5% Full Scale (FS), assurant des mesures fiables et précises du débit de gaz.
• Sortie linéaire:Le capteur dispose d'une réponse de sortie linéaire, ce qui simplifie l'intégration et l'application dans divers systèmes.
• Aucune compensation de température n'est requise:La conception du capteur élimine le besoin de compensation de température externe, réduisant la complexité et la maintenance du système.
• Stabilité à long terme:Avec une dérive nulle minimale, le capteur maintient des performances et une stabilité élevées pendant de longues périodes.
• Temps de réponse rapide:Le capteur a un temps de réponse rapide de 65 ms (sélectionnable), permettant des mesures de débit en temps réel et des réglages rapides.
• Large plage de débit:Capable de mesurer les débits de gaz de 0 à 60 m/s, avec une haute résistance aux chocs et chocs jusqu'à 100 g.
• Cœur de détection à l'état solide:Le noyau du capteur MEMS ne présente pas de cavités de surface ou de films fragiles, ce qui le rend résistant aux blocages et aux chocs de pression.
• Options de sortie polyvalentes:Offre à la fois des sorties analogiques (1-5 VDC) et une communication numérique RS485 (protocole MODBUS) pour une intégration et une analyse de données flexibles.
• Adaptabilité aux environnements gazeux humides:Convient pour mesurer des gaz relativement humides, élargissant ainsi sa gamme d'applications.
• Plage de température et d'humidité:Fonctionne dans une large plage de températures de -25°C à 85°C et des conditions de stockage de -40°C à 90°C, avec une tolérance à l'humidité de 0-100% RH.
• Résistance à l'eau condensée:Conçus pour résister à l'exposition à l'eau condensée sans dégradation des performances.

Spécifications fonctionnelles
