Facilité de communication I2c Capteur de pression de sortie numérique hautement sensible

Si vous avez d'autres questions ou si vous avez besoin de plus d'informations sur l'intégration du CPS121 dans vos projets, n'hésitez pas à nous le demander!

Électricité Paramètres

Résumé

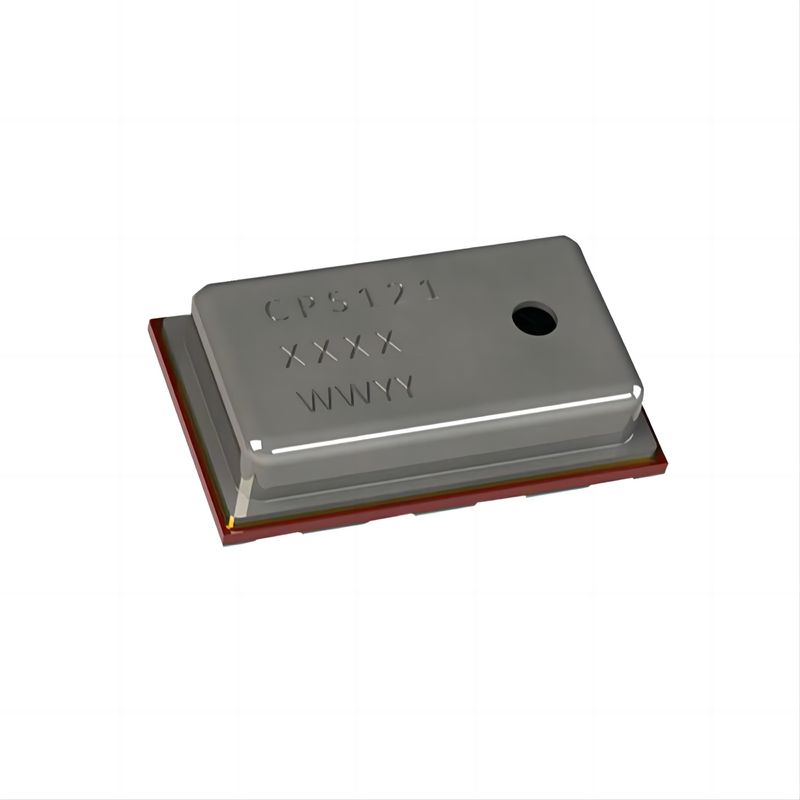

La solution SIP (System-in-a-package) CPS121 comprend un capteur de pression de pont résistif et un ADC de 24 bits, offrant une haute résolution et des mesures de pression précises.Sa sortie numérique entièrement calibrée et compensée par température simplifie l'intégrationLa logique d'étalonnage interne du capteur élimine le besoin de coefficients d'étalonnage externes et de calculs de compensation par le microcontrôleur hôte.

Principales caractéristiques

• Étalonnage en usine: fournit des mesures précises de pression et de température directement.
• Sortie numérique: Les données de pression et de température sont disponibles via l'interface I2C.
• Faible consommation d'énergie: Convient pour les applications à batterie.
• Pas besoin d'une horloge externe: Simplifie la conception du système.
• Résistance élevée aux médias: Résistant à divers supports de détection.

Caractéristiques électriques

• Voltage d'alimentation: 2V à 5,5V (généralement 3V)
• Consommation moyenne de courant: < 5 μA par mesure
• Consommation actuelle en sommeil: < 200 nA à 25°C
• Plage de température de fonctionnement: -40°C à +85°C

Caractéristiques de mesure

• Pression Précision absolue: ±0,1 kPa (±1,0 mbar) de 0 à 50 °C, de 95 à 105 kPa
• Précision relative de la pressionPour les véhicules à moteur électrique, la valeur de l'indicateur de freinage doit être supérieure à 0,01 kPa.
• Précision de la température: ±1,0°C

Interfaces

• Interface I2C: Prend en charge des débits de données jusqu'à 400 kHz

Caractéristiques physiques

• Facteur de forme: Taille compacte de 3 x 5 x 1,2 mm (w x l x h)
• Le paquet: Package LGA avec 8 conduits
• Port de détectionSensation de la partie supérieure

Applications

1. Téléphones intelligents: améliore les capacités de détection de l'environnement.
2. Appareils portables: Convient pour les dispositifs de suivi de la santé et de la forme physique.
3. Altimètres: fournit des mesures d'altitude précises.
4. Baromètres portables et stationnaires: mesure la pression atmosphérique avec précision.
5. Stations météo: essentiel pour la collecte de données météorologiques.
6. Applications du GPS: Améliore la précision de position avec les données d'altitude.
7. Disques durs (HDD): surveille la pression interne pour assurer un fonctionnement optimal.
8. Équipement industriel: Convient pour la surveillance et le contrôle de la pression.
9. Systèmes de contrôle aérien: partie intégrante des systèmes de gestion du débit et de la pression d'air.
10. Systèmes sous vide: Moniteurs et régulateurs de pression dans des environnements sous vide.

Les avantages

• Faible consommation d'énergie: Idéal pour les appareils à batterie.
• Excellent pour les batteries: Prolonge la durée de vie de la batterie en raison de la faible consommation d'énergie.
• Pas besoin d'horloge externe: Simplifie le processus d'intégration.
• Résistance élevée aux détecteurs: assure une durabilité dans divers environnements.
