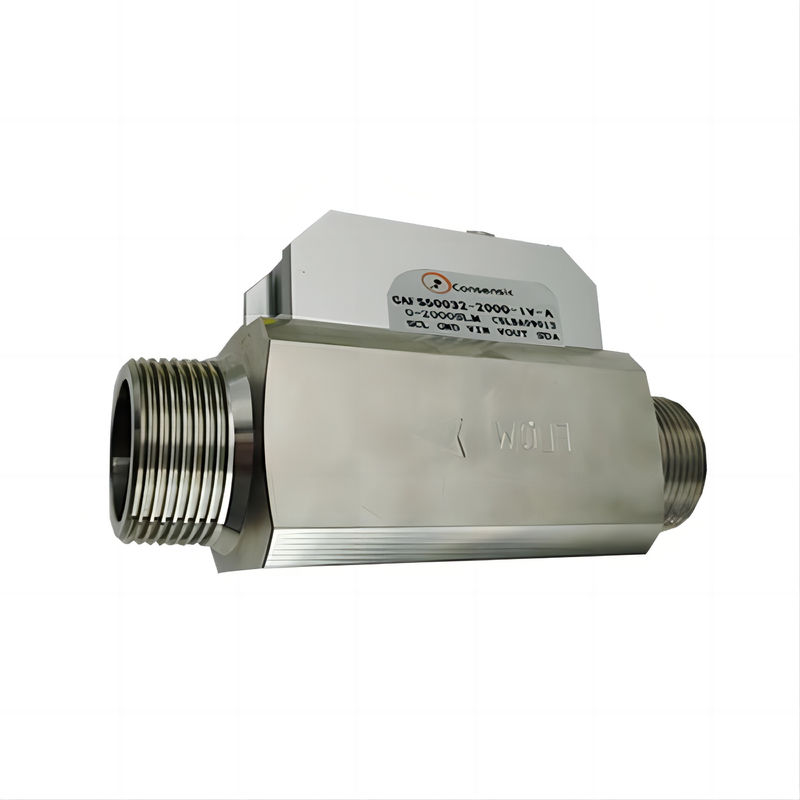

CAFS5032 latus rectum32 joggle PT1/4 Le matériau global est en acier inoxydable

Assistance et services:

Caractéristiques:

■Haute précision (1,5% de précision F.S.)
■Sorte linéaire et aucune compensation de température requise
■Stabilité à long terme avec une dérive minimale
■Temps de réponse rapide (20 ms)
■La portée du débit est de 0 à 60 m/s et la résistance aux chocs est de 100 g
■ Noyau de détection à l'état solide (pas de vides de surface ou de membranes fragiles) pour résister à l'obstruction et au choc de pression
■sortie analogique (1-5 V) (sortie de communication numérique RS485 disponible)
■Compatible avec la mesure des gaz relativement humides
■Température de fonctionnement: -25°C à 85°C, Température de stockage: -40°C à 90°C, Humidité: 0 à 100% RH
■Le capteur résiste à la condensation

Paramètres techniques:

• Le latus rectum:32 mm
• Connexion:Pour les produits:
• Matériau général:d'acier inoxydable

Paramètres de performance

• Énergie électrique:Pour les appareils de commande électronique, le régulateur doit être équipé d'un dispositif de commande électronique.
• Précision:±1,5% FS
• Temps de réponse:65 ms (facultatif)
• Pression maximale:0.8 MPa (personnalisable)
• Méthodes de communication:Le système d'exploitation est le même que le système d'exploitation.

Mode de sortie

• Sorties analogiques:1 à 5 VDC
• 4 à 20 mA:Coïncidence

Température

• Température moyenne:-10 à 65°C
• Température ambiante:-25 à 85 °C

Interface

• Connexion:PT1/4 (personnalisable)

Méthode de calibrage

• Air, 20 °C, 101,325 kPa

Matériel général

• Acier inoxydable

Applications:

■ Industrie ■ Médecine ■ Pétrole ■ Instrumentation ■ Gaz ■ Chimique ■ Fusion ■ Processus alimentaires ■ Équipement mécanique et électrique

Description du produit:

Les capteurs de débit médicaux CAFS5032 sont fabriqués à partir de puces de détection de débit du système microélectromécanique (MEMS), qui conviennent à divers usages de nettoyage et de nettoyage.Mesure des gaz à faible débit à sec et contrôle du processus, la technologie unique d'emballage permet au produit de répondre à différentes gammes de mesures de débit, pour assurer une sensibilité élevée, une fiabilité élevée, une stabilité élevée et un faible coût.Il est basé sur une unité de détection de débit MEMS et un circuit de traitement et d'étalonnage numérique de haute précision (MCU). The integrated delta-sigma/D converter and the logic circuitry and MCU processor with internal calibration ensure that the sensing signals are efficiently acquired in real time and that accurate flow signals are obtained and performed internally.L'algorithme de compensation correspondant est traité, de sorte qu'il n'est pas nécessaire de faire une compensation d'étalonnage externe pour assurer une sortie de débit de haute précision;Mode de communication numérique convivialLes utilisateurs peuvent facilement obtenir les données correspondantes pour la communication; la gamme d'applications est très large.

correspondance

1. communication RS485
Le mode de communication du débitmètre est RS485, et il y a deux modes de protocole: (le mode par défaut d'usine est le mode B)
A. protocole de communication calibré en usine, qui est un protocole de communication autonome;
B. Le protocole Modbus est un protocole de communication multi-machines.
Les paramètres sont:
Le taux de Baud est 9600 (protocole A) / 9600 (protocole B);
8 bits de données;
Arrêtez le bit 1;
Aucune somme de contrôle/contrôle de débit.
Le protocole de communication est le suivant: protocole de communication Modbus de l'ordinateur supérieur du débitmètre de masse de gaz de la série CAFS5000
2. sortie de signal de courant de 4 à 20 mA
4 ~ 20mA Sortie de signal + ((LOOP +, brun)
Connexion de la résistance en boucle (cette étape est pour les utilisateurs qui ont besoin d'une sortie de signal de courant de 4 ~ 20mA.)
, les autres utilisateurs sautent cette étape).
Relation entre la tension du circuit de sortie de courant externe de 4 à 20 mA et la résistance maximale de la boucle:
RL (max) = 200Ω
