CPS171 Port de détection du côté supérieur, précision de 0 à 85 °C, capteur de pression

Name: CPS171 Port de détection du côté supérieur, précision de 0 à 85 °C, capteur de pression
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CPS171
Availability: InStock

Détails du produit

Lieu d'origine: Wuxi

Nom de marque: Consensic

Numéro de modèle: CPS171

Conditions de paiement et d'expédition

Quantité de commande min: Veuillez nous contacter pour plus de détails.

Prix: Consult customer service

Délai de livraison: 3-7 jours ouvrables

Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram/Alipay/entreprise à entreprise

Capacité d'approvisionnement: 1000 pièces

Obtenez le meilleur prix

Détails du produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                4Capteur de pression de.65V, Capteur de pression 85C, 4Capteur de transducteur de pression.7V


Supply Voltage to GND1:	VS4.75~5.25V	Full Scale Output:	VFSO@VS=5.0V 4.7V
Analog_P:	0.4~4.65V	Peak-to-Peak Noise @ Output (100 Measurements in 12-bit):	NOUT5LSB

Supply Voltage to GND1:	VS4.75~5.25V
Full Scale Output:	VFSO@VS=5.0V 4.7V
Analog_P:	0.4~4.65V
Peak-to-Peak Noise @ Output (100 Measurements in 12-bit):	NOUT5LSB

CPS171 Port de détection du côté supérieur, précision de 0 à 85 °C, capteur de pression

Les avantages

Faible consommation d'énergie: Fonctionnement efficace avec une consommation d'énergie minimale.
Ne nécessite pas d'horloge externe: simplifie l'intégration et réduit le nombre de composants.
Résistance élevée aux détecteurs: Durable et fiable dans divers environnements.

Caractéristiques

Capteur de pression calibré par usine: Assure une grande précision dès la sortie de la boîte.
Voltage d'alimentation: 5,0 V ± 10%
Plage de température de fonctionnement: -40°C à +85°C

Interfaces

Sortie analogique: la sortie typique varie de 10% à 90% de la tension d'alimentation (VSUPPLY).

Caractéristiques physiques

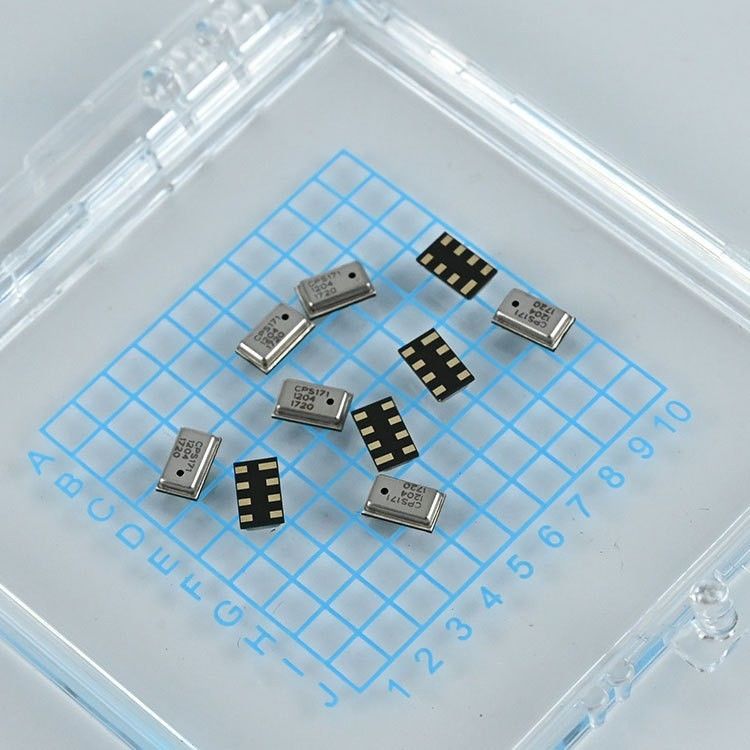

Facteur de petite forme: Conception compacte avec des dimensions de 3 x 5 x 1,2 mm (largeur x longueur x hauteur).
Paquet LGA: un emballage à 8 plombs pour faciliter le montage.
Port de détection latéral supérieur: Convient à l'intégration dans diverses applications.

Définition

Le CPS171 est une solution de capteur de pression absolue résistive conçue pour des applications à basse pression, telles que les systèmes à pression absolue multiple (MAP).Il comprend un capteur de pression MEMS résistif ultra-petit et un ASIC de conditionnement pour fournir des mesures de pression précisesLe capteur fournit un signal de sortie analogique entièrement calibré et compensé par la pression.

Un ADC intégré basé sur sigma-delta, combiné à une logique d'étalonnage interne, assure un signal de sortie analogique de haut niveau proportionnel à la pression appliquée.

Applications

Systèmes de pression absolue multiples
Équipement industriel
Systèmes de contrôle aérien
Systèmes sous vide

Notes absolues

Paramètre	Le symbole	Résultats	Maximum	Unités
Une pression excessive		1000 (10)		Le nombre de cycles est déterminé par le nombre de cycles
Voltage d'alimentation (par rapport au GND)	VDD	- Je ne sais pas.3	6.0	V
Voltage à l'entrée/sortie analogique	VINA	- Je ne sais pas.3	VDD +0.3	V
Voltage à l'entrée/sortie analogique	Le vote	- Je ne sais pas.3	VDD +0.3	V
Température de stockage	TSTOR	- 50 ans.	130	°C

Conditions de fonctionnement

Paramètre	Le symbole	Les conditions	Résultats	Type de produit	Maximum	Unités
L'opération
Voltage d'alimentation au GND1	V.S.		4.75	5.0	5.25	V
Plage de température de fonctionnement			- Quarante		85	°C
L'équipement doit être équipé d'un système de contrôle de la pression.
Portée 1			10 (100)		115 (1150)	Le nombre de cycles est déterminé en fonction de l'échantillon.
Produit à grande échelle	VFSO	@VS=5,0V		4.7		V
Étendue complète	VFSS	@VS=5,0V		4.5		V
Précision		(de 0 à 85°C)			± 15	% VFSS
Sensitivité	V/P			45		MV/kPa

Paramètres électriques

Paramètre	Le symbole	Les conditions	Résultats	Type de produit	Maximum	Unités
L'approvisionnement en courant
Mode de mise à jour actuel	DSI	Paramètres du pire des cas: 12 bits, 0 secondes d'arrêt		1200	1500	μA
Résultats analogiques
Résultats analogiques (CPS171)	Résultats de l'analyse	10 à 115 kPa (100 à 1150mbar)	0.4		4.65	V
Résolution de sortie analogique	Ressources renouvelables			12		Bits
Erreur additionnelle analogue (y compris erreur de ratiométrie)	Je suis sorti.	-40 à 125°C	0.1		0.5	%
Système
Fréquence du système découpé	fSYS	Tous les temps dans cette spécification sont soumis à cette variation.		1.85		fréquences de fréquence
Temps de démarrage (activer pour que les données soient prêtes)	TTA	Paramètres les plus rapides et les plus lents	4.25		173	ms
Taux de mise à jour (mode normal)	Le nombre de fois où les données sont supprimées	Paramètres les plus rapides et les plus lents	0.70		288	ms
Bruit de pic à pic @ sortie (100 mesures en 12 bits)	Non				5	LSB
