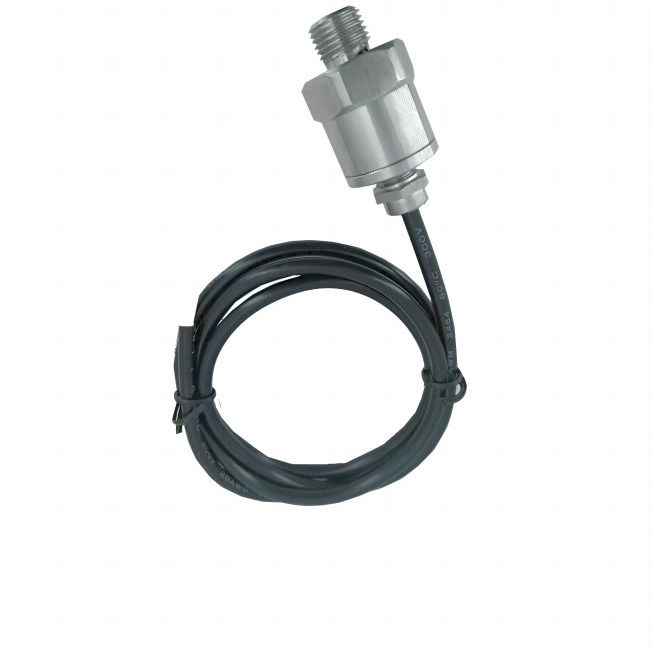

CTS110 Plage de mesure: 0 à 2 MPa Large plage de température de fonctionnement: -20°C à 85°C

Dimensions de la structure et définitions des broches

Précautions d' utilisation

1Ne touchez pas le diaphragme du capteur avec les mains ou d' autres objets, sinon le diaphragme du capteur sera endommagé.
2L'émetteur ne doit pas être surchargé, sinon il provoquera une tension, une déformation et une dérive du diaphragme sensible du capteur.
La pression maximale de surcharge que le capteur peut supporter, sinon le capteur sera complètement endommagé.
3La tension d'alimentation de l'émetteur doit être inférieure à 36 VDC (ou à la tension la plus élevée indiquée sur la plaque d'immatriculation) et le réseau électrique haute tension ne doit jamais être branché au compteur.
4L'émetteur est composé d'un circuit et la somme de la résistance de charge doit être dans la zone de travail spécifiée dans le manuel d'instructions.

5Il est strictement interdit de frapper, de frapper et d'autres impacts violents de l'émetteur pendant le transport, l'installation et l'utilisation.
6L'émetteur doit être utilisé selon les spécifications et les différents types ne sont pas interchangeables.
7. Il est strictement interdit de surtensionner pendant l'essai et l'utilisation. La portée de l'émetteur peut être réduite, mais il n'est pas permis de dépasser la limite supérieure de la plage.
Résiste à 1,25 fois la plage supérieure de pression de surcharge; cependant, si l'émetteur est soumis à une pression supérieure à la pression maximale de surcharge, l'émetteur sera endommagé.
8La température du milieu en contact avec le diaphragme du capteur doit se situer dans la plage de température admissible; sinon l'émetteur sera endommagé.
Lorsque le milieu est mesuré, il doit être éliminé conformément aux prescriptions suivantes après l'arrêt de l'opération: si le liquide mesuré reste dans la chambre de mesure,le liquide va geler, et par conséquent
L'émetteur peut être endommagé, il est donc nécessaire de vider le liquide à tester après l'arrêt de l'opération, ou de prendre des mesures d'isolation antifroid.
9Afin d'éviter les rayonnements électromagnétiques et les coups de foudre, le boîtier de l'émetteur doit être mis à la terre et relié par un câble blindé.
10L'émetteur ne doit pas être utilisé pour mesurer des milieux corrosifs pour la céramique, le nitrile et l'acier inoxydable.

Paramètre
