Applications

• Altimètres
• Baromètres portables et stationnaires
• Stations météo
• Applications du GPS
• Disques durs (HDD)
• Équipement industriel
• Systèmes de contrôle aérien
• Systèmes sous vide

Les avantages

• Faible consommation d'énergie, excellente pour les batteries et autres applications à faible consommation d'énergie
• Ne nécessite pas d'horloge externe
• Résistance élevée aux détecteurs

Caractéristiques

• Capteur de pression et de température calibré en usine
• Voltage d'alimentation: de 2 V à 5,5 V
• Consommation de courant: < 5 uA
• Courant en veille: < 200nA (25°C)
• Plage de température de fonctionnement: -40°C à +85°C
• La précision de la pression: < ± 0,2 kPa (< ± 2,0mbar) @ 25°C
• Résistance à la corrosion
• Résolution d'altitude supérieure à 1,0 mètre (50 cm) en mode actif

Résumé

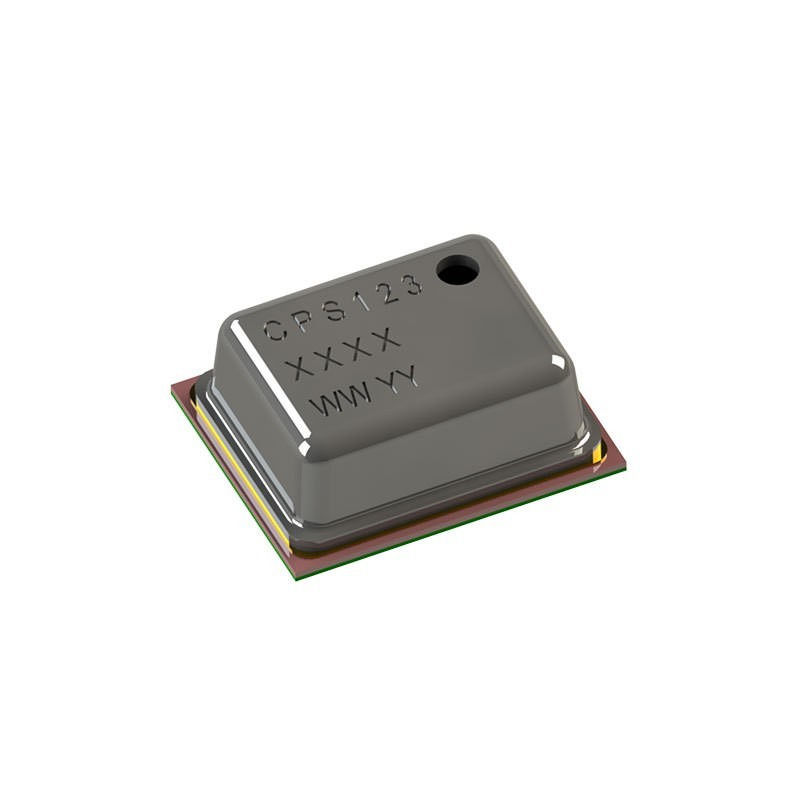

La solution SIP (System-in-a-Package) CPS123 est composée d'un capteur de pression de type pont résistif et d'un ADC de 24 bits pour des mesures de pression précises et haute résolution.La sortie numérique entièrement calibrée, compensée par la pression et la température, rend la solution CPS123 facile à utiliser.L'ADC est constitué d'une logique d'étalonnage interne qui fournit des mesures précises de la pression et de la température à l'application via l'interface I2C.Il n'est pas nécessaire de télécharger séparément les coefficients d'étalonnage internes et de demander au microcontrôleur hôte de réaliser des calculs de compensation compliqués.

Interfaces

• Le secteur privé^TM* Compatible (≤ 400 kHz)

Caractéristiques physiques

• Facteur de forme petit, 2,5 x 2 x 1 mm (w x l x h)
• LGA Package, 8 plomb
• Port de détection latéral supérieur

Le système de détection de la pollution par le gaz est utilisé.

Le tableau1:Informations relatives aux commandes

Caractéristiques de fonctionnement

1.1RÉTINGS absolus

1.2Conditions de fonctionnement

1.3Paramètres électriques
